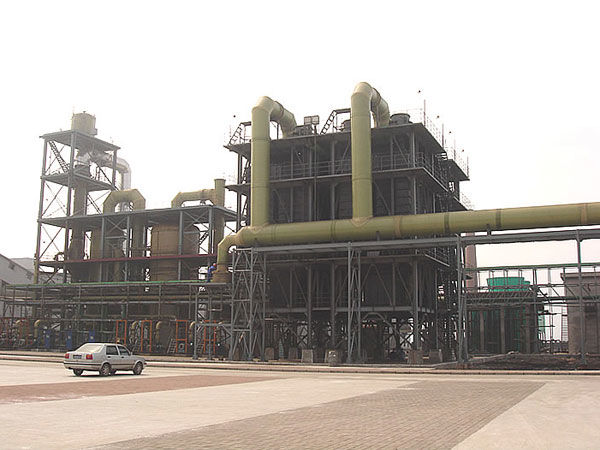

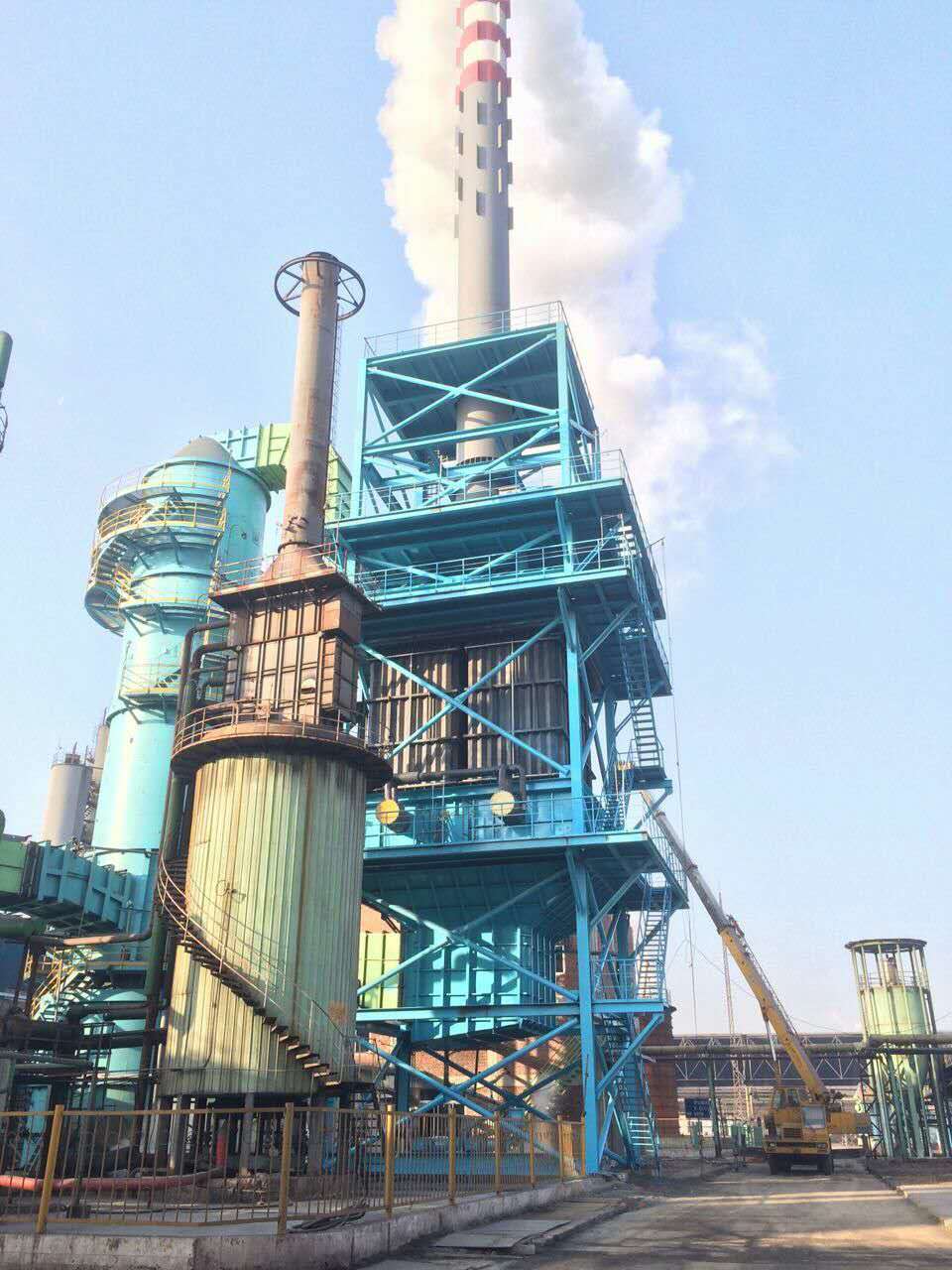

1、煙氣濕式靜電除塵器除塵工程

作者：admin   發布日期：2016/3/3 15:30:35   點擊：2736

　目前，燃煤電廠鍋爐尾部現有的煙氣治理工藝流程一般是由脫硝、除塵器、濕法脫硫組成，煙氣從濕法脫硫后直接進入煙囪。然而，脫硝設備工作時，在催化劑的作用下，伴有SO2轉化為SO3的副反應，使煙氣中的SO3含量大為增加。作為脫硝還原劑注入煙氣中的NH3，在實際運行中會產生部分逃逸。但在現行工藝流程中，SO3和逃逸的NH3并不能得到有效去除。對于濕法脫硫，由于存在脫硫漿液霧化夾帶、脫硫產物結晶析出，也會形成PM2.5。脫硫塔對SO3的去除率很低，SO3以氣溶膠的形式隨煙氣排出。吸收塔頂部設置的機械式除霧器對水霧、煙塵、重金屬和氣溶膠粒子的脫除能力有限。由于大量SO3的存在，進入煙囪的濕煙氣處于酸露點以下，其冷凝液對煙囪造成腐蝕。因?yàn)楝F(xiàn)有濕法脫硫系統去除PM2.5細顆粒物的能力很弱，對汞和SO3氣溶膠等的脫除也有限，從而導致煙囪風向的下游經常出現“酸雨”、“石膏雨”等現象，或是有長長煙尾的“藍煙”現象。

上述分析表明，在燃煤電廠傳統工藝流程中，煙塵控制主要靠濕法脫硫前端的除塵裝置實現，但不能控制后端濕法脫硫產生的細微顆粒粉塵。因此，無論除塵裝置的除塵效率有多高、濕法脫硫能除去多少前端逃逸的煙塵，煙囪排放也包含濕法脫硫洗滌之后仍未脫除的前端逃逸煙塵、濕法脫硫自身產生并排出的PM2.5細微顆粒物和氣溶膠。

二、濕式靜電除塵工藝

廢氣進入濕式電除塵裝置內，同時由高頻電源將0~80千伏（可調）的高壓直流電通入陰極系統，使陰極線不斷發射出電子，由于陰極線上施加了足夠高的直流電壓，從陰極線發射出大量向陽極管壁高速運動的電子，在電場力的作用下，高速運動的電子高速撞擊中性分子，從氣體分子中打出一個或若干個外層電子，中性分子轉變?yōu)閹щ婋x子和自由電子，這些派生的電子在電場作用下繼續高速運動，撞擊新的中性分子迅速派生出新的離子和電子，正離子向陰極移動，帶負電的粒子和電子則向陽極管內壁移動，最終在陽極管內壁上沉積并發生電中和，于是顆粒物被集聚，靠自重順壁而下，落入下面的排料倉中，部分塵（霧）粒本身則由于其固有的黏性而附著在陽極管上，采用水沖洗的方法清除，落入電除塵器以下的收塵裝置中并與漿液混合，同時去除煙氣中大部分氣溶膠，使排放煙氣得到凈化。

 三、濕式靜電除塵結構

濕式靜電除塵器主要由濕式靜電除塵器殼體（含進氣口、出氣口、框架、圍護板、平臺等）、陽極（集塵極也稱沉淀極）、陰極（電暈線、絕緣箱）、氣體導流、高頻電源、沖洗噴淋、集液排污等裝置組成。內部結構如下圖：



 四、濕式靜電除塵工藝選型說明

為了使工程設計人員精確合理設計選型工程各項配置，請用戶方提供以下數據。本表數據盡量填寫,不清楚之處由我方設計人員自行確定。

<td width="151" style="border-width: medium 1pt 1pt medium; border-style: none solid solid none; border-color: currentColor rgb(51, 51, 0) rgb(51, 51, 0) currentColor; padding: 0cm 5.4pt; width: 113pt; height: 29.85pt; mso-border-alt: solid #333300 .5pt; mso-border-left-alt: solid #333300 .5</body></TR></TBODY></TABLE></body>

項目名稱	單位	數值	備注
爐型
數量	臺
標況煙氣流量	Nm3/h
鍋爐煙氣進入濕電系統溫度	℃
蒸汽量	T
蒸汽溫度	℃
鍋爐效率	％
耗煤量	T/天
煤中灰分含量	％
